正航仪器介绍关于工业控制过程输入输出通道模板抗干扰检查方法

文章出处: 责任编辑:网络编辑 发表时间:2016-01-22

¤ 共模干扰
¤ 共模干扰试验电路见图2所示,任选一路作试验,使用测试检查程序进行检查并规定:在输入信号源的高位端或者低位端,串接不平衡电阻R,阻值按制造厂规定。

¤ 屏蔽线长度为肺n-l纵n(或按制造厂规定);输入信号为量程的50%;共模电压E。rn按制造广规定(对交流共模干扰信号应为50hz正弦波,并以峰峰值计算)。
东莞正航仪器详细图

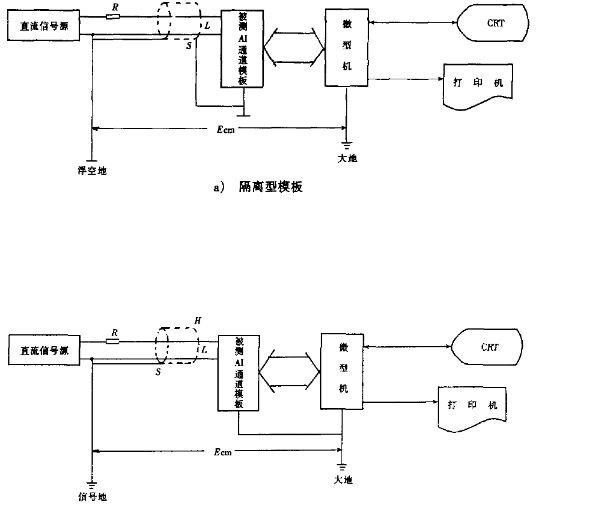

¤ 非隔离型模板;图2 AI通道模板共模干扰试验电路示意图直流共模干扰未加干扰时,对被测M通道模板某一路输出信号重复测量32次,按公式(1)计算求取平均值。
¤ 加入共模电压重复上述试验 : 计算加干扰前后,实测结果平均值的差值,并折算成相应输入值直流共模抑制比按式(5)进行计算:

 广东正航仪器详细图

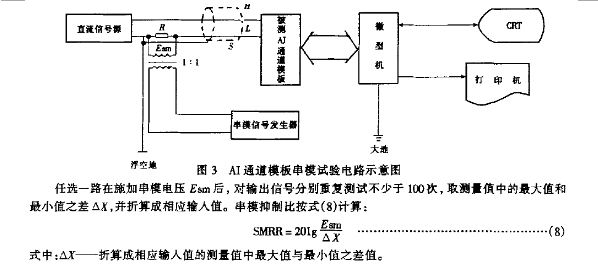

 ¤ 折算成相应输入值的测量值中最大值与最小值之差值;串模干扰: 串模干扰试验电路见图3所示使用测试检查程序进行检查。
¤ 并规定:在输入信号源的高位端或者低位端,串接不平衡电阻R,阻值按制造厂规定;输入信号为量程的50%;串模电压Esm为交流50Hz正弦波并按峰峰值计算,幅值按制造厂规定。
正航仪器细节图
¤ 特殊功能检查:输入过载保护,断路检测,冷端补偿,外同步等特殊功能的检查,由供需双方商定。
