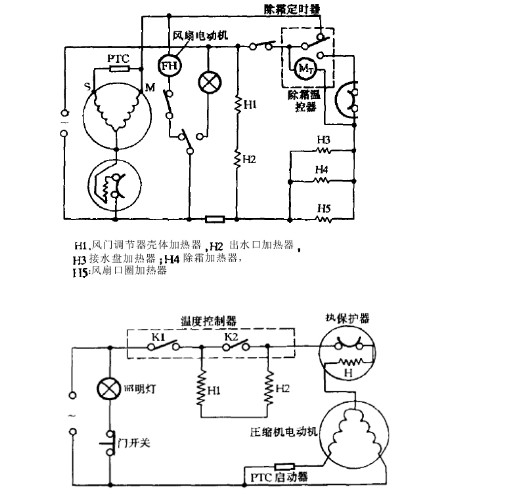

◎，图5—27所示为一典型的直冷式氙灯实验箱电路图。该电路由温控器、热保护器、压缩机、发动器、箱内照明灯、门开关等构成。其间的H为电加热器，H1、H2为附加加热器。
◎，温度操控器是依据实验箱运用的温度请求，在必定的温差规模内，对压缩机的开和停进行主动操控，使实验箱内的温度保持在给定值规模的部件：热保护器是压缩机电动机的安全保护装置，当压缩机电动机负荷过大或发作某些毛病，以及电压过低或过高而不能正常发动工作时，都会导致电动机的电流增大。
◎，假如电流超出答应规模，热保护器即堵截电源，使电动机绕组不会被焚毁：发动继电器是压缩机电动机的发动装置，其效果是在压缩机发动时，让电动机副绕组也接入电源，使电动机绕组构成旋转磁场，且有满足的转矩，让电动机能正常发动工作，而当电动机转速趋于正常时，又主动将电动机的发动绕组从电源中断开。在压缩机电动机的下一次发动时，又重复起着上述效果。
